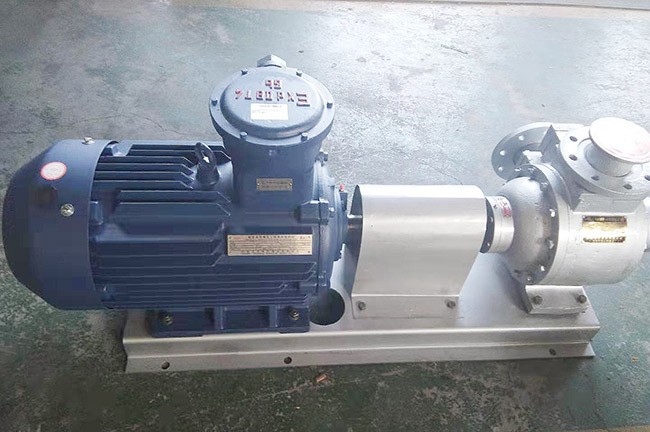

液化石油氣卸車泵介紹
我廠生產的液化石油氣卸車泵， 主要用于輸送液氨、氨水，也適用于排灌或輸送各種性質類似的揮發性液體及石油產品。該泵為容積式葉片泵，其結構先進，定子曲面由復合曲線組成，兩端采用機 械密封，各固定配合端面均采用“O”型密封圈，旋轉運動的配合部件均采用金屬相對應非金屬，具有使用可靠，一機多用的功能。
工作原理：
本泵型式為容積式葉片泵，工作靠葉片離心滑動，流量與軸的轉速有關，定子內曲面采用國內的復合曲線制成，定子與轉子、擋板、葉片組成十個密封腔體，由于定子曲面是復合曲線，當轉子轉時，進口腔體容積逐漸變大，并形成負壓產生吸力，從而 將油液吸入。當轉子旋轉一定角度后，容積截面逐漸減小，從而將油液壓出，在吸油腔與壓油腔之間有一封油塊把吸油腔與壓油腔隔開。葉片靠離心力和兩檔板結構 從而與定子內曲面緊密貼合，使泵在額定狀態下正常工作。
工作性能參數：
|
型號 |
轉速n |
流量Q |
壓差ΔP |
工作壓力P |
配套電機型號 |
功率N |
入口通徑寸 |
出口通徑寸 |
溫度范圍℃ |
|
YQB2-5 |
600r.P.m |
2m3/h |
0.5MPa |
1.6MPa |
YB90M-4 |
1.5KW |
1 |
1 |
±40 |
|
YQB5-5 |
780r.P.m |
5m3/h |
0.5MPa |
1.6MPa |
YB112M-4 |
3KW |
1 |
1 |
±40 |
|
YQB10-5 |
600r.P.m |
10m3/h |
0.5MPa |
1.6MPa |
YB132S-4 |
5.5KW |
2 |
2 |
±40 |
|
YQB15-5 |
780r.P.m |
15m3/h |
|||||||
|
YQB25-5 |
600r.P.m |
25m3/h |
0.5MPa |
1.6MPa |
YB160M-4 |
11KW |
3 |
3 |
±40 |
|
YQB35-5 |
780r.P.m |
35m3/h |
|||||||
|
YQB60-5 |
780r.P.m |
60 m3/h |
0.5MPa |
1.6MPa |
YB160L-4 |
15KW |
4 |
4 |
+40 |
|
YQB80-5 |
780r.P.m |
80 m3/h |
0.5MPa |
1.6MPa |
YB180L-4 |
18.5KW |
4 |
4 |
+40 |
