一、用途:
概述：

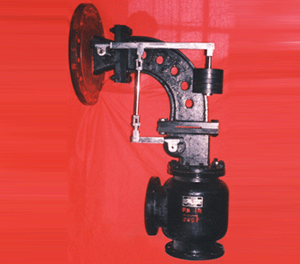

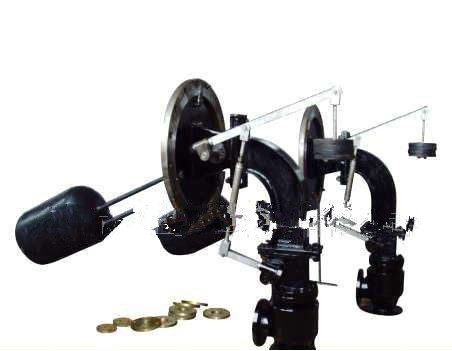

浮子液面調節器，是油氣處理和計量處理的理想設備。該設備安裝在泵站的油氣處理裝置上可同時控控分離器的液位和壓力，一閥兩用，不受系統壓力變化的影響，從而達到控制之目的，廣泛應用在油田建設和多行業領域中，在國內各大油田和東南亞地區享有一定的聲譽。
優點和特點：
◆符合或等同GB、ANS JB系等國內外標準要求，結構緊湊，密封可靠，自動調節性能強。
◆品種齊全，據不同的壓力、溫度及介質工況合理選配材質。
◆結構設計合理、溫度高、剛性好、耐磨、耐腐蝕、抗擦傷，使用壽命長。
◆流阻小，啟閉靈活輕松，采用法是密封面型或滿足各種工程需要及用戶要求。
技術參數：
◆ 公稱壓力：1.6-6.4MPa
◆ 公稱通徑DN：32-250mm
◆ 實用介質：原油、非強腐蝕介質 ◆ 適用溫度：-20-180℃
◆ 流量特性：等百分比性
◆ 法蘭標準：JB系／T79.1-94、
JB系／T79.2-94
該產品是由油氣分離器或油氣分離緩沖罐上必不可少的液面控制機構，它能將設備內的液位自動控制在一定的范圍內，避免設備發生抽空或冒頂事故，保證設備正常運行。
二、KFTQ.DFTQ(1.6、2.5、4.0、6.4、10.0、16MPa)系列浮子液面調節器主要技術性能及主要尺寸表:
|
調節器型式 |
快 開 型 |
等 百 分 比 型 |
||||||||||||||||||
|
連接法蘭公稱通徑DN(mm) |
80 |
100 |
150 |
200 |
250 |
80 |
100 |
150 |
200 |
250 |
100 |
150 |
200 |
32 |
50 |
80 |
100 |
150 |
200 |
|
|
閥體進、出口型式 |
直 角 式 |
直 角 式 |
直 通 式 |
|||||||||||||||||
|
標記型號 |
KFTQ44H－16Q－DN××× |
DFTQ44H－16Q－DN××× |
DFTQ41H－16Q－DN××× |
DFTQ41H－25Q－DN××× |
||||||||||||||||
|
調節閥公稱壓力 |
1.6Mpa |
1.6Mpa |
1.6Mpa |
2.5Mpa |
||||||||||||||||
|
浮子工作外壓力小于等于 |
1.6Mpa |
1.6Mpa |
1.6Mpa |
1.6Mpa |
||||||||||||||||
|
工作溫度不大于 |
100℃ |
100℃ |
100℃ |
100℃ |
||||||||||||||||
|
適用介質 |
原油及含油污水 |
原油及含油污水 |
原油及含油污水 |
原油及含油污水 |
||||||||||||||||
|
閥座通徑 |
60 |
80 |
120 |
150 |
200 |
50 |
80 |
100 |
150 |
200 |
100 |
150 |
200 |
32 |
50 |
80 |
100 |
150 |
200 |
|
|
閥芯行程 |
35 |
40 |
50 |
60 |
70 |
35 |
40 |
50 |
60 |
70 |
45 |
60 |
70 |
25 |
30 |
40 |
45 |
60 |
70 |
|
|
公稱流通能力(m3/h) |
100 |
160 |
400 |
640 |
1000 |
40 |
100 |
160 |
400 |
630 |
160 |
400 |
630 |
16 |
40 |
100 |
160 |
400 |
630 |
|
|
(閥前、后壓差為0.1MPa、閥芯全開時，清水通過能力) |
||||||||||||||||||||
|
浮子規格 |
320×536 |
320×736 |
320×536 |
320×736 |
320×736 |
320×536 |
320×736 |
|||||||||||||
常用材料適用工況(特殊介質要求的可另行設計、選配)
|
材料名稱 |
適用工況 |
|
|
使用溫度(℃) |
適用介質 |
|
|
碳素鋼 |
<427 |
油、氣、水、石油及其他介質 |
|
35C1M2 |
<500 |
|
|
OCr19Ni9 |
<600 |
油、氣、水、石油及其他介質 |
|
lCr19Ni9Ti |
<400 |
|
|
316L |
<316 |
|
|
四氟乙烯 |
<240 |
|
|
氟橡膠 |
<205 |
|
|
丁晴橡膠 |
<95 |
油、氣、水、石油及其他介質 |
主要零件材料(特殊介質要求的可另行設計、選配)
|
零件名稱 |
材料牌號 |
|||
|
閥體 |
ZG25Ⅱ |
35C1Mo |
1Cr18Ni9Ti |
316L |
|
閥蓋 |
ZG25Ⅱ |
35C1Mo |
1Cr18Ni9Ti |
316L |
|
閥座 |
2Cr13 |
CCr15Ni9 |
1Cr18Ni9Ti |
316L |
|
閥芯 |
2Cr13 |
CCr15Ni9 |
1Cr18Ni9Ti |
316L |
|
密封件 |
丁晴橡膠 |
氟橡膠 |
四氟乙烯 |
|
|
浮球 |
碳素鋼 |
1Cr18Ni9Ti |
316L |
|
