以下是液氨泵的結構詳細說明及關鍵部件解析，結合磁力傳動技術特性與工業應用場景：
　　一、核心結構組成
　　?1.液氨泵磁力傳動系統?
　　?外磁轉子?：與電動機直聯，內壁嵌有永磁體，通過磁場驅動內磁轉子?；
　　?內磁轉子?：與葉輪同軸安裝，交替布置不同極性的磁體實現同步回轉?；
　　?隔離套?：采用非磁性材料（如陶瓷/鈦合金）密封，隔絕內外轉子物理接觸，形成靜密封結構?。
　　?2.流體輸送部件?
　　?葉輪?：離心式設計，由內磁轉子驅動產生輸送壓力，材質需耐液氨腐蝕（不銹鋼/鎳基合金）?；
　　?液氨泵泵體?：封閉式腔體，內置流道引導液氨流動，出口常配備安全調壓閥?。
　　?動力與支撐組件?
　　?電動機?：通過聯軸器或直接驅動外磁轉子，需匹配磁轉矩防止滑脫?；
　　?密封罩?：與泵體靜密封連接，避免軸封泄漏風險?。

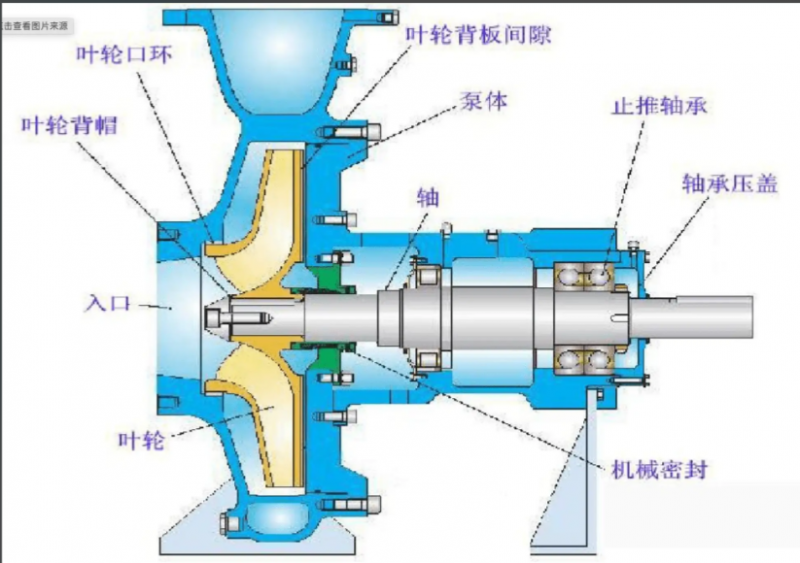

　　二、工作原理示意圖
　　三、液氨泵關鍵設計特點
　　?無泄漏結構?：磁力耦合替代機械密封，適用于易燃易爆介質?；
　　?高耐腐蝕性?：泵體與葉輪采用特種合金，適應液氨強腐蝕特性?；
　　?壓力適應性?：循環油冷卻系統支持高壓差工況?。
       以上便是液氨泵結構圖詳細說明了，大家要是還有不明白的地方，可以聯系我們的客服。
